FANUC 0i Model-F系統調試案例介紹

發布日期：2022-03-12

FANUC 0i Model-F系統概況和案例介紹

　　全新的0i Model-F系統與以往不同，不再區分0i系列和0i-mate系列，用戶可根據實際的需求選擇最合適的系統配置。0i-F系統的最大控制軸數情況如下：

　　在軟件和硬件方面，0i-F系統是基于世界最高水平的FANUC 30i-B系列CNC開發的，與30i-B系列具有相同的顯示畫面和操作性，并支持相同網絡、維護和PMC 功能?？梢耘渲萌碌腶i-B和bi-B系列驅動器，具有更高的性價比;支持更高速的FSSB和I/O LINK i，一根電纜的I/O點數增加一倍，相比于以往的0i系列具有更省配線、可靠性更高的特點，可以提供極為出色的機床運轉率。

　　0i-F系統還將電腦上的便利性應用到CNC上，在CNC上直接運行存儲卡內程序、模具加工軟件包、平滑公差控制和1 5寸液晶顯示屏幕等功能配置均為0i系列首次新增。

　　那么接下來后臺君就以本次案例為大家介紹一下0i-F系統的調試和使用吧。

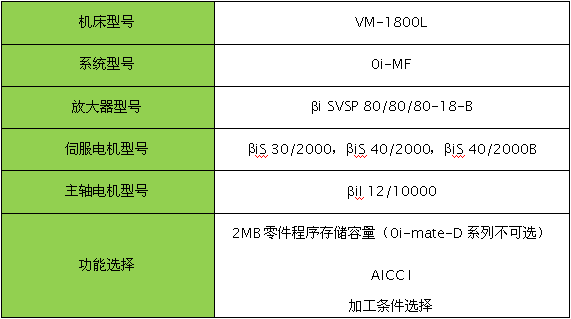

　　本次客戶機床的配置情況為：

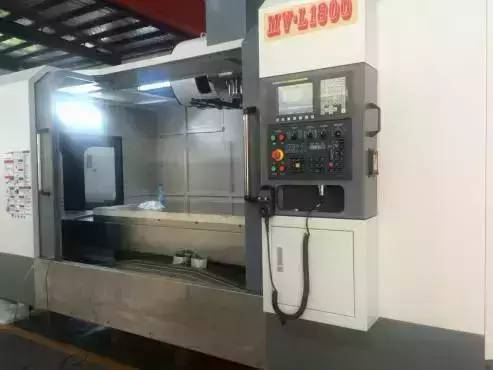

　　機床外觀圖如下：

調試要點

　　1、硬件接線方面，與0i-D系列不同的是，0i-F系統主軸通訊使用光纜連接，所以從系統->主軸->伺服的連接全部由光纜實現，更為穩定和高效。新的bi SVSP 80/80/80-18-B驅動器相比于舊的規格增加了CX48相序檢測接口，其他的接線方式與以往相同。

　　2、系統參數方面，0i-F系列與0i-D系列區別不大，將原本的0i-D系統的參數導入新系統，僅需修改以下幾點即可：

　　1)設定主軸電機代碼，設定參數4019#7為1，斷電完成主軸電機初始化;

　　2) 設定參數11549#0為0，斷電進行PS控制軸的自動設定;

　　3) 通過設定參數1902#0、#1進行FSSB的初始化;

　　4)設置參數11933#0、#1，選擇I/O LINK的通訊方式。

　　3、PMC方面，僅需使用新版的FANUC LADDER- III軟件將原本的PMC格式轉換為0i-F PMC/L格式，將新的PMC順序程序和PMC參數傳入系統即可。

　　完成以上設定后，本次調試的0i-MF便可以正常工作了，至于其他功能方面，新的系統與以往并無明顯差異，對0i-D和31i-B系統熟悉的客戶都可以很快掌握。

FANUC 0i MODEL F系統功能測試

將電腦的便利性應用到CNC中，具有更優異的操作性

　　◆程序文件夾管理

　　新的0i-F系列CNC與30i-B系列具有高度的親和性，0i系列首次新增了程序文件夾管理功能，用戶可以進行文件夾的建立、刪除，文件在不同文件夾的復制、剪切和粘貼等操作，更為方便、易于理解。

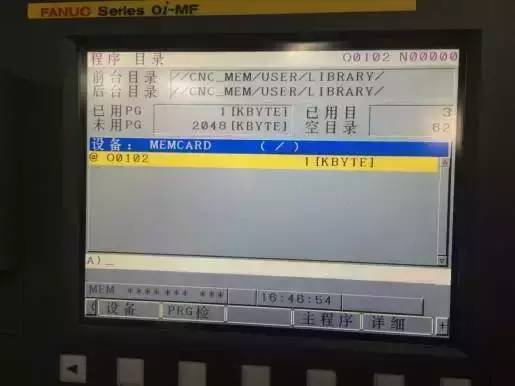

　　◆存儲卡程序的編輯/運行，PC/USB向CF卡傳輸文件

　　新的0i-F系統支持直接編輯、運行存儲卡中的程序，只需要將程序文件通過軟件轉換為.BIN格式，再傳入存儲卡即可直接在CNC上編輯/運行其上的程序。

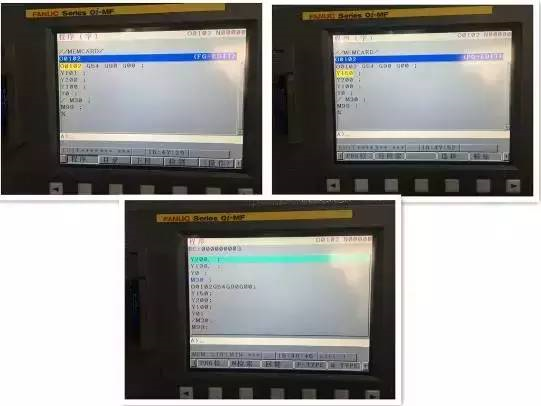

　　如上圖所示，轉換格式后的程序文件在CNC上修改程序后，可以直接運行程序。

　　新的0i-F系列CNC還支持PC、USB 向CF卡中傳輸文件，機床長時間連續運行過程中無需頻繁插拔CF卡，具有更優越操作性和機床運轉效率。

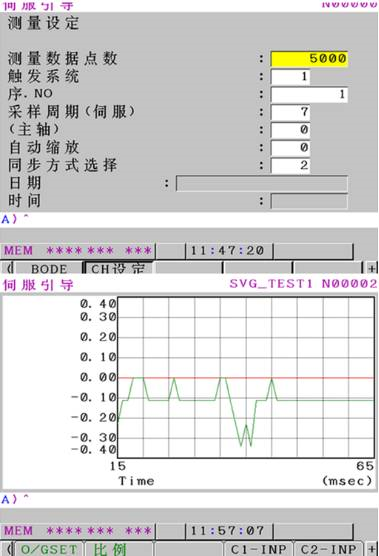

　　◆內置于CNC的SERVO GUIDE MATE

　　新的0i-F系列CNC還將FANUC SERVO GUIDE軟件內置于CNC中，根據說明書進行設定，無需電腦即可完成常規的伺服優化，十分便于客戶大批量生產和售后服務中的快速優化調試。

實現高速、高質量的加工，更為強大的控制性能

0i系列CNC首次支持伺服HRV+電流控制，相對于以往的HRV2、HRV3電流控制更平穩、響應性更佳，機床可以實現更高精度、更高響應的加工。

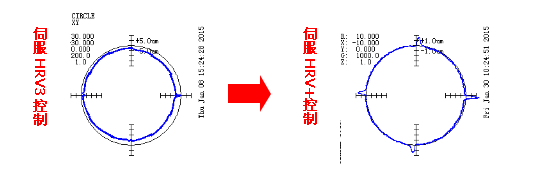

　　從上圖所示案例即可看出，使用伺服HRV+控制后，測試波形更為平穩、響應性極為出色。

　　◆FSSB主軸高速剛性攻絲

　　0i-F系列CNC主軸通訊也是通過一根光纜連接，除具有更平穩、響應性更高的主軸控制性能外，還可以支持FSSB主軸剛性攻絲功能，在相同條件下剛性攻絲可以取得更為優越的加工效果或加工效率。

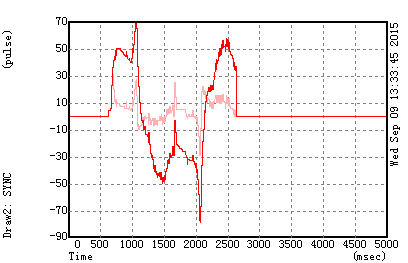

　　從上圖即可看出，使用FSSB主軸高速鋼性攻絲功能后，攻絲質量(即攻絲中的同步誤差)遠遠優于普通的剛性攻絲，進一步優化剛性攻絲參數，可以得到更佳的攻絲效率和加工效果。

強大的高速、大容量內置PMC

　　全新的0i-F系統的內置PMC由強大的專業處理器和LSI組成，處理速度達到原先的1.5倍，可以高速處理大規模順序程序。

　　? 程序容量：最多100000步

　　? 內部繼電器(R)：最多60000字節

　　? 數據表D：最多60000字節

　　此外，0i-F系統還全系列標配了PMC信息各國語言顯示功能、多語言注釋和FUNCTION BLOCK功能、PMC程序指令擴展等功能。

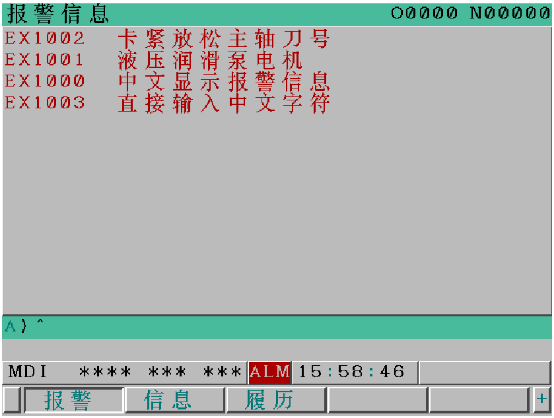

　　◆PMC信息各國語言顯示和多語言注釋功能

　　FANUC 0i系列CNC系統側可以通過參數設定系統語言，同樣的，PMC語言也支持多國語言的顯示，便于世界各地的客戶的PMC維護和使用。另外，新系統的PMC還支持針對信號的多國語言注釋，更便于國內客戶的理解和應用。

　　◆FUNCTION BLOCK(功能模塊)功能和PMC程序指令擴展功能

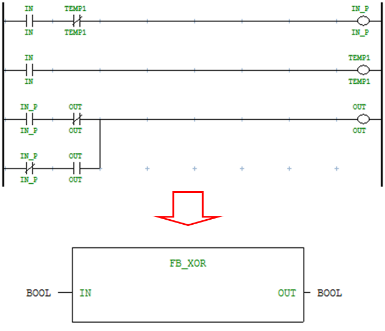

　　FUNCTION BLOCK功能可以對梯形圖中的模塊化功能子程序進行歸納，同時將功能化子程序合并為一個功能塊，類似于在PMC中新建了自定義的功能指令，調用起來十分方便，可以極大的簡化梯形圖結構。同時該功能塊還可以使用密碼進行保護，防止被誤改，從而提升梯形圖的安全性。

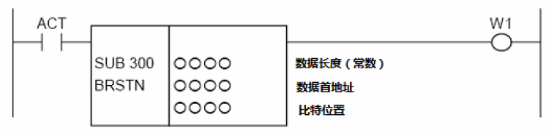

　　另外，0i-F系統標配PMC程序擴展指令功能后，客戶可以使用更具概括性的復雜功能指令，能輕松實現更高難度的PMC編程，有效降低PMC編寫和閱讀難度，國內用戶可以進一步提升其PMC編程的水平。

　　以上內容均為FANUC 0i-F系列CNC新增或特色的功能介紹，基于本次客戶所配置的系統的調試內容。所以0i-F系列CNC還有很多特色功能和全新改進都并未提及，如模具加工功能包、平滑公差控制、0i-MF系統支持雙路徑控制等極為強大的功能，后續后臺君會逐步為大家?guī)碓敱M的介紹和使用案例，敬請期待吧!

全新0i-F系統的加強和改變，進一步提升了機床的控制水平和用戶的使用體驗，F(xiàn)ANUC始終會為客戶提供世界最高水平的CNC而不懈努力!
