更多詳情
|
規格\型號
|
WGTR-250
|
||
|
旋轉軸盤面直徑
|
Φ250mm
|
||
|
旋轉軸盤面主軸中心孔
|
Φ40H7mm
|
||
|
旋轉軸盤面主軸中心穿透孔
|
Φ28mm
|
||
|
旋轉軸盤面水平時高度
|
310mm
|
||
|
旋轉軸盤面90°時總高度
|
420mm
|
||
|
旋轉軸盤面90°時旋轉中心高度
|
320mm
|
||
|
旋轉軸盤面T型槽寬
|
12mm（公差H7）
|
||
|
旋轉軸盤面最大加工范圍
|
Φ250mm
|
||
|
基準定位鍵
|
18mm（公差H7）
|
||
|
鎖緊裝置油壓使用壓力
|
35kg/cm2
|
||
|
軸別
|
旋轉軸
|
傾斜軸
|
|
|
最小分割角度
|
0.001°
|
0.001°
|
|
|
最高轉速
(馬達2000rpm) |
轉盤最高轉速
|
22 (r.p.m)
|
11(r.p.m)
|
|
總減速比
|
1/90
|
1/180
|
|
|
聯動容許切削扭力
|
16 (kgf-m)
|
16(kgf-m)
|
|
|
分割精度
|
15″
|
15″
|
|
|
重復精度
|
4″
|
4″
|
|
|
傾斜軸傾斜角度范圍 (水平時=0°)
|
- 110°～ +110°
|
||
|

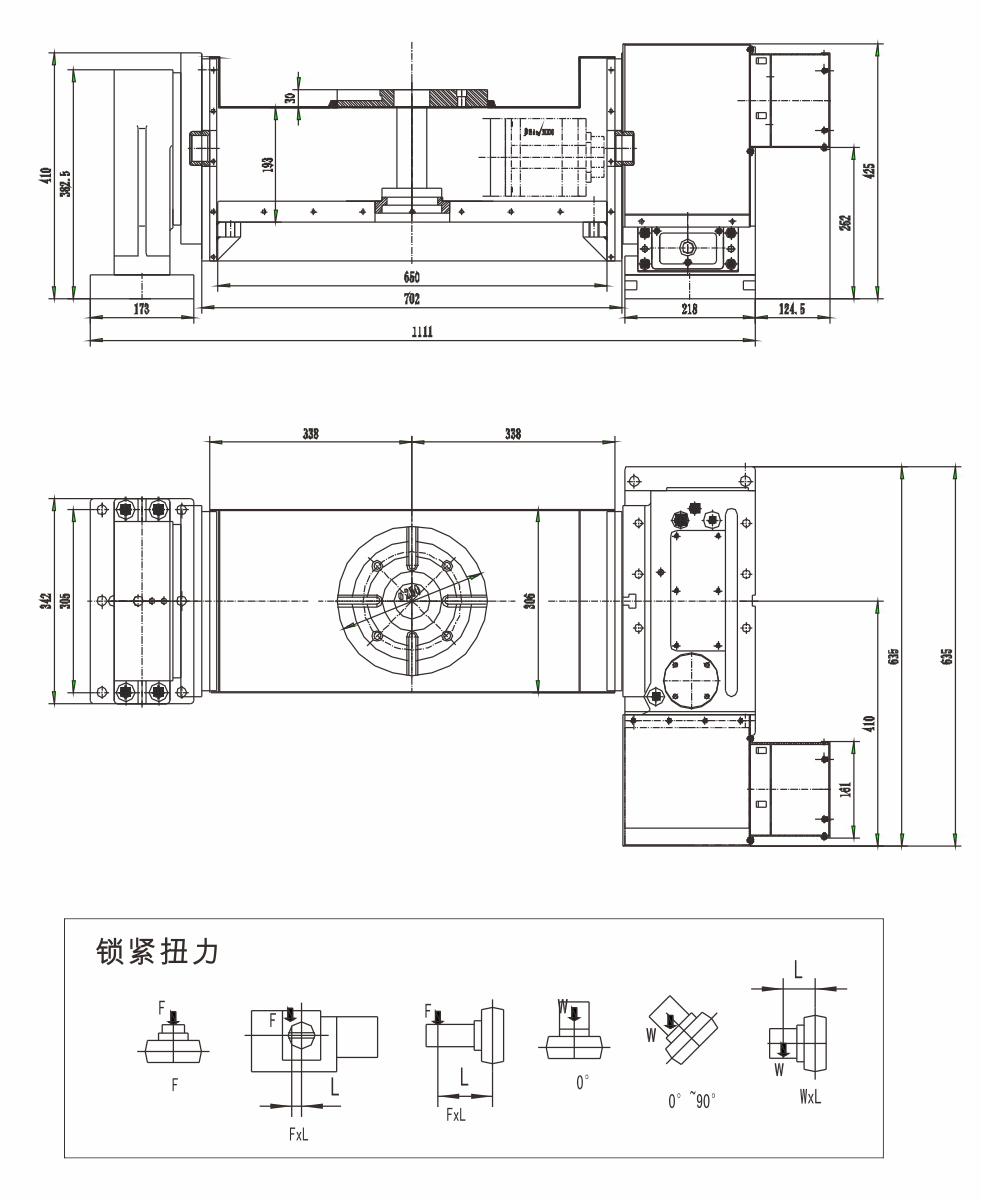

鎖緊扭力
|
F
|
600(kgf)
|
|
|
F×L
|
48(kgf-m)
|
||
|
F×L
|
85(kgf-m)
|
||
|
容許載荷重量
|
0° 80kg
|
||
|
0°～90° 50kg
|
|||
|
傾斜擺動扭力
|
W×L 10(kgf-m)
|
||
|
總重量
|
500kg
|
||
